导轨齿条的提升应用

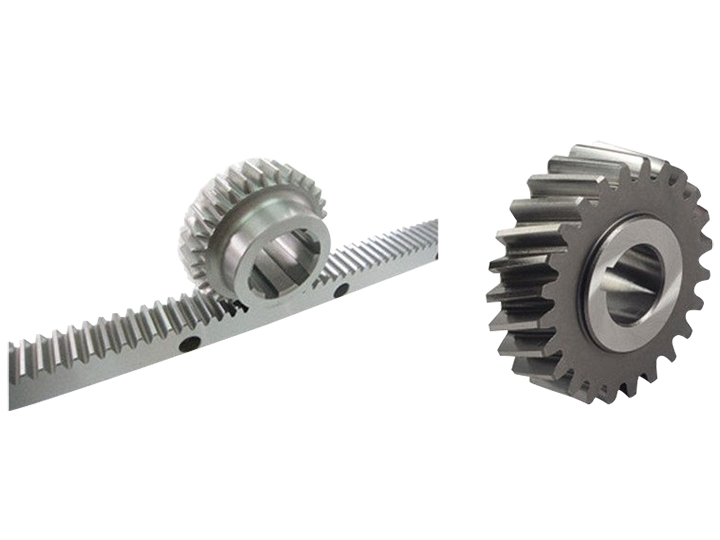

齿轮齿条应用于提升应用中,具有如下优点:
一、基本上不会发生齿轮齿条损坏而掉落的事故(同步带应用则不然);
二、电机,减速机安装在滑座上,不会随着齿条上下移动,减小了受力和改善了受力状况(对丝杠来说,电机/减速机会随着上下移动);
三、可以提升大重量物体(皮带不能提升大重量;提升大重量需要大直径丝杠,导致高成本);
四、加工和装配,方便和简易。
如果采用一体式导轨齿条,就是滚轮导轨带齿条,可以把导轨系统和传动系统方便地组合在一起。
一、普通载荷应用
滚轮导轨截面较厚,本身具有相当的刚性,可以把气爪,测量头等装置,安装在滚轮导轨的头部;
如果需要高的刚性,可以在导轨上加装工业铝型材,提高系统的刚性。
二、重载应用
两根单沿V型导轨,其中一根带齿条,安装在重载导轨铝型材上。
三、大翻转力矩应用
有些提升应用,由于负载的重心离导轨安装面的距离比较远,会产生很大的翻转力矩,建议采用如下形式的双排滚轮导轨机构。
(1)一侧的导轨为V型滚轮导轨,另外一侧的导轨为矩形滚轮导轨,降低了两侧导轨的安装平行度要求;
(2)垂直方向的上下滚轮的距离决定了可承受的翻转力矩大小。滚轮承受的力以径向力为主,很好地适应了此种受力状况。
一、基本上不会发生齿轮齿条损坏而掉落的事故(同步带应用则不然);
二、电机,减速机安装在滑座上,不会随着齿条上下移动,减小了受力和改善了受力状况(对丝杠来说,电机/减速机会随着上下移动);
三、可以提升大重量物体(皮带不能提升大重量;提升大重量需要大直径丝杠,导致高成本);
四、加工和装配,方便和简易。
如果采用一体式导轨齿条,就是滚轮导轨带齿条,可以把导轨系统和传动系统方便地组合在一起。
一、普通载荷应用
滚轮导轨截面较厚,本身具有相当的刚性,可以把气爪,测量头等装置,安装在滚轮导轨的头部;
如果需要高的刚性,可以在导轨上加装工业铝型材,提高系统的刚性。
二、重载应用
两根单沿V型导轨,其中一根带齿条,安装在重载导轨铝型材上。
三、大翻转力矩应用
有些提升应用,由于负载的重心离导轨安装面的距离比较远,会产生很大的翻转力矩,建议采用如下形式的双排滚轮导轨机构。
(1)一侧的导轨为V型滚轮导轨,另外一侧的导轨为矩形滚轮导轨,降低了两侧导轨的安装平行度要求;
(2)垂直方向的上下滚轮的距离决定了可承受的翻转力矩大小。滚轮承受的力以径向力为主,很好地适应了此种受力状况。
